Kính chào bác Đoàn và các bác!
Em có một vấn đề hóc búa cần sự trợ giúp của các bác. Bác thân chưa có hiểu biết nhiều về điện tử, mong được chỉ giáo.

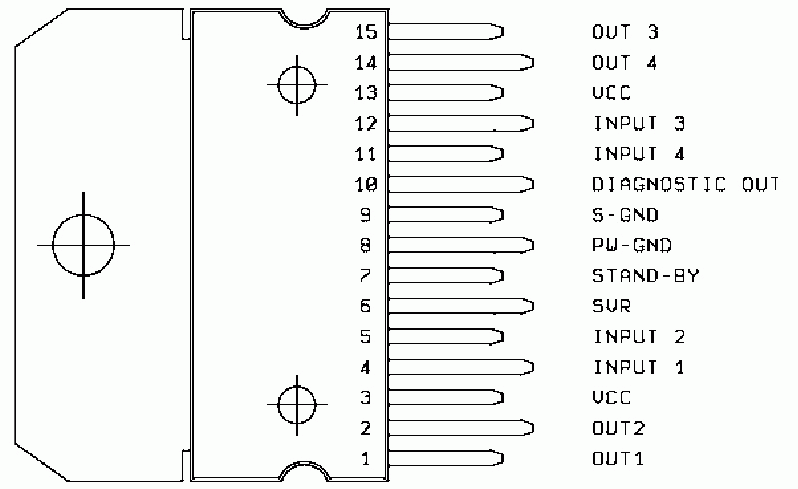

Em có Bộ 5.1 Edifier DA5000, hiện không lên tiếng. Khi cắm nguồn panel điều khiển mặt trước lên bình thường nhưng không có tiếng ra loa mặc dù đầu vào vẫn có (từ CD và từ PC). 1-2 lần trước đó sau khi cắm nguồn bật nút ON mặt trước, để khoảng 1h có khi lâu hơn thì có tiếng ra loa. điều này chứng tỏ nó vẫn hoạt động bình thường chứ không hỏng hóc gì nghiêm trọng. Mấy lần sau thử lại thì chờ lâu, thậm chí qua đêm cũng không lên tiếng nữa. Em mày mò mở ra thấy nó dùng 3 con TDA7379 (chân của nó như hình 1) làm khuếch đại công suất. Đo thử, học thử các kiểu thì thấy như sau: Nếu cắm nguồn, chưa bật nút On mặt trước thì chỉ 2 chân Vcc (chân 3 và 13) có điện áp 19V. Nếu bật ON mặt trước thì một số chân khác cũng có điện, bao gồm các chân INPUT và OUTPUT nhưng loa khong có tiếng. Em thử thì có 2 cách làm cho Loa có tiếng:
1. Nối chân Vcc với 1 trong các chân OUTPUT thì loa có tiếng ngay và từ đó sẽ làm việc cho đến khi tắt loa.
2. Kích vào chân ST-BY (chân 7): có thể dùng dây diện sờ tay vào 1 đầu, dùng kim đồng hồ đo.. kích vào loa có tiếng, bỏ ra mất tiếng. Nếu kích đủ lâu (>3s) thì có tiếng và giữ nguyên không mất nữa.
Khi loa đang có tiếng nếu tắt đi, bật lại hiện tương y như cũ. Lại kích lại mới hoạt động.

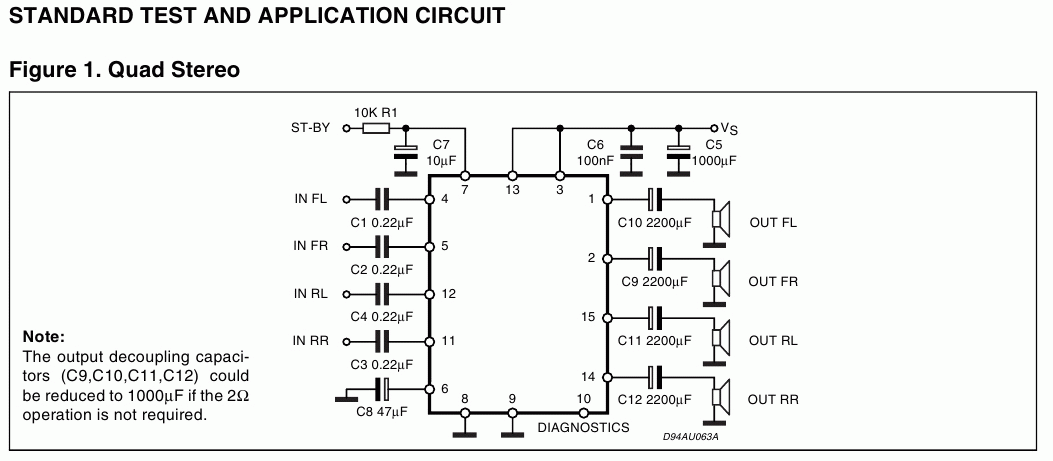

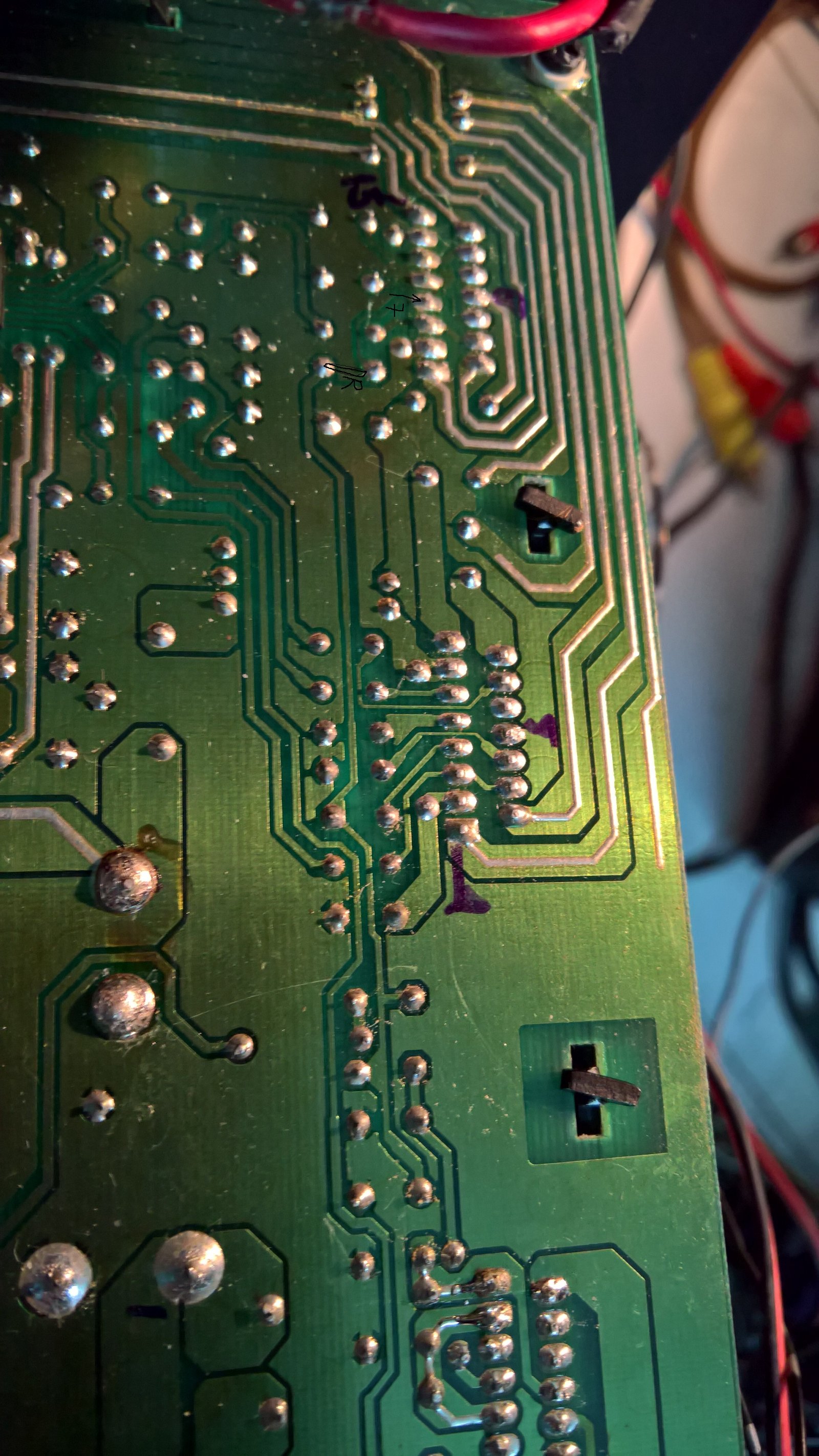

Em mày mò tiếp đọc mạch (hình 2) từ dâtsheet của nó kiểm tra con trở nối với chân 7 thấy hình như chết, phát hiện thêm 1 cách kích cho loa lên tiếng nữa, đó là nối dây tắt qua vị trí con trỏ, loa lên tiếng ngay và không mất. Em thử gắn 1 con trở 1k vào vị trí đó (để nguyên con trỏ cũ đã chết, như hình 3 ) . Khi bật lên loa không hát. Theo em đoán là khi bật nút ON mặt trước nó sẽ đồng thời gửi tín hiệu cấp nguồn cho chân ST-BY (chân 7) để kích cho loa hoạt động. Em đoán vậy nên thay trở nhưng nó vẫn không hoạt động
ĐO điện áp chân 7 là 2.4V gì đó. Cứ mỗi lần kích cho loa hát được thì đo điện áp chân 7 được 4.2V.
Điện áp các chân INPUT và OUTPUT khi loa không hát đo được là 0,9V nhưng khi kích cho hát thì đo được là 9V.
Kính mong các bác chuẩn đoán giúp và đưa ra hướng khắc phục giúp. Em gửi kèm mấy ảnh để các bác tiện giúp đõ.
Chân thành cảm ơn các bác!
